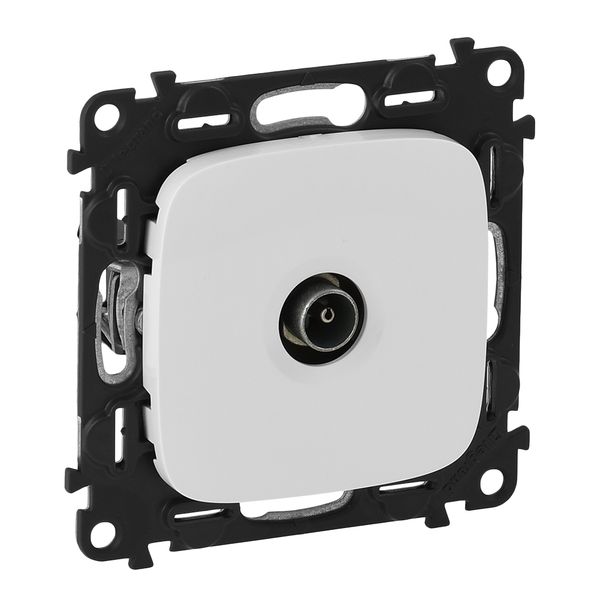

Розетка ТВ простая "звезда". Белый. Valena Allure. Legrand

Экран с оплеткой фиксируют специализированной скобой, в проходных розетках таких скобок две. Кабель необходимо зачистить. и  обрезать. Сначала подключается центральная жила TV-кабеля, внешняя оплетка фиксируются скобой. Проверьте, чтобы не было замыкания жилы и оплетки. После проверки работы розетки можно фиксировать ее в уже установленный подрозетник.

Все телевизионные розетки имеют три основных вида – звёздные (обычные), оконечные и проходные. По проведению электроустановочных изделий классифицируются для:

• Наземного телевидения – «TV»
• Спутникового телевидения – «SAT»
• Радио – «Р»

производители выпускают ожидаемую розеток:

• Просто ТВ – от 45 МГЦ до 1 000 МГц
• TV + SAT – от 950 МГЦ до 2 500 МГЦ
• ТВ+Р – от 92 МГЦ до 108 МГЦ
• ТВ + Р + САТ

Простые телевизионные розетки

Одиночные розетки типа «звезда» всегда применяются самостоятельно. Они стоят от оконечных моделей. Простые ЭУИ среднего затухания до 1,5 дБ мощности. У оконечного варианта продукции это значение больше – 10 дБ. При его подключении вместо одиночной розетки, когда установлен один телевизор, наблюдаются помехи в работе электроприбора.

Обратите внимание! Когда один телевизор через один кабель подключен в одну розетку, то она всегда будет простой. Одиночные розетки также применяются в схемах подключения на несколько телеприемников или радиоприемников (с разветвителем).

Проходные типы телевизионных розеток

Телевизионные розетки проходного типа имеют один вход и выход. Далее кабель подключается к следующей розетке. Таким образом, один коаксиальный кабель может подключаться к цепи проходных розеток, исходя из уровня сигнала. Электроустановочные изделия (ЭУИ). Изделия данного типа обеспечивают минимальные потери на пропускание сигнала, большее его затухание на выходах, где подключается аудио-, видеоаппаратура. Проходные модели всегда монтируются вместе с оконечными, которые затрагиваются в конце цепочки. Их не беспокоят сигналы, отражающие сигналы со спутника. Полноценные варианты спутниковых приемников в большинстве случаев не встречаются на одном телевизионном кабеле.

Но не стоит сильно увлекаться установкой проходных ЭУИ. Они обладают сильными свойствами на снижение мощности сигнала. Если она и так слаба, и отсутствует усилитель, то телевизоры, стоящие в конце цепи будут получать абсолютно неустойчивый сигнал. не использовать более четырех проходных розеток в цепи.

Оконечные настройки ТВ-розеток

Эти электроустановочные изделия замыкают цепочку из проходных моделей. Но их иногда проявляются и при параллельной сборке. У розетки есть вход один. Для подключения оборудования есть несколько выходов – TV, TV+R , TV+R+SAT. Собрав в одном кабеле сигналы разных частотных диапазонов и комплектов, на выходе, при подключении оборудования к необходимому разъему, случается необходимый сигнал.
Если один из подрозетников независимо подключается к кабелю, можно использовать розетки с двумя выходами, которые не подключаются фильтрами к пропускаемому окружению. Так к каждому из выходов может быть подключено оборудование, которое может быть связано с сигналом. Это удобно, когда в распределительный щиток подается модулированный высокочастотный сигнал. Далее следует другое телеоборудование в доме.
Все телевизионные розетки стандартизированы. Их можно использовать независимо от бренда ЭУИ и электроприборов.
